FQ氣動風機

FQ氣動風機

產品介紹:

發表日期:2024/4/1 8:57:16  瀏覽次數:

FQ氣動風機是FQ系列礦用氣動壓入式軸流局部通風機(以下簡稱為通風機),是一種由氣馬達驅動的通風機,通風機結構緊湊,體積小,安裝方便,使用安全,噪音小,適用于吹排煤礦井下通風死角,特別是隅角區域聚集的瓦斯和有害氣體。通風機的結構特征為煤礦用、隔爆型、軸流式。

通風機執行標準: MT 500-2008《煤礦用氣(液)動局部通風機技術條件》、Q/ZFJ 008- -2013《FQ系列礦用氣動壓入式軸流局部通風機》.

1、主要規格及技術參數

1.1通風機型號表示方法。

示例:FQNa5.0,F表示通風機,Q表示氣動,5.0表示葉輪直徑為5.Odm。


1.2通風機正常使用條件

a)海拔不超過2000m;

b)工作溫度: +4C~+40"C;

c)環境空氣相對濕度:不大于90% RH (+25"C時);

d)無強烈振動和腐蝕性氣體等;

e)安裝在有瓦斯氣體爆炸性危險的煤礦井下所需的工作場所。


1.3通風機性能范圍。

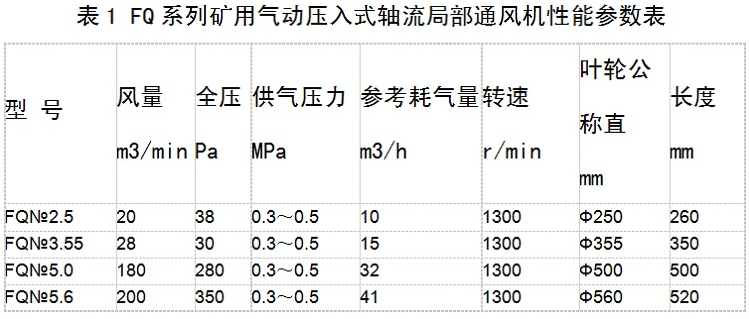

通風機的性能參數見表1。所給的性能是通過標準管網實際模擬試驗得出,是以氣體溫度t=20°C、氣體密度ρ=1.2 kg/m³、大氣壓力p=101325Pa的標準條件換算的。


2、結構及其特點

2.1總體結構及其工作原理、工作特性。

通風機由導流器、葉輪、氣動馬達和機殼等部件組成。氣動馬達安裝在機殼內的隔爆腔內,通過傳動組與葉輪連接并帶動葉輪轉動,風流從導流體進入旋轉的葉輪,經葉輪加速的氣流通過后導葉發生偏轉,使風機排出的氣流為旋轉狀,從而吹排巷道內的聚集瓦斯等有害氣體。


2.2主要部件及其作用。

通風機主要由葉輪、機殼、氣動馬達和集流器等4個主要部件組成。通風機的機殼、隔爆腔、葉輪、集流器等結構件均采用低碳鋼焊接而成,氣動馬達采用螺栓與機殼內的隔爆腔聯接,葉輪由輪轂、葉片焊接而成,通過傳動組與氣動馬達的輸出軸聯接,使葉輪的重量由傳動組承擔,大大減輕了氣動馬達的承載量,提高了風機的使用壽命。井下壓氣管道中引出的壓氣通過膠管與通風機機殼上的氣動馬達進氣口聯接后,開啟閥門,壓氣驅動氣動馬達,帶動葉輪旋轉,葉輪對空氣做功,使空氣具有能量后以一定的速度排出風機,在排出風機前.在導風板的偏轉下,使氣流發生旋轉。


2.3通風機特點

3.1采用氣動馬達驅動,在具有爆炸危險的環境中使用安全可靠。

3.3.2風機葉輪由氣體驅動,具備優越的過載保護功能。不會出現如電動機驅動可能發生的強力摩擦和剛性損壞等危險現象。


3、技術特性

3.1主要性能

通風機具有防爆安全、運轉平穩等主要性能。


3.2主要參數

通風機的主要技術性能參數有:風量Q、全壓P、系統效率η、噪聲L、轉速n等,具體性能參數詳細情況參見表1
